KGR...H30 Kabelrinne

0,5
Informationen

Verlegung von Kabeltrassen.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– verbinderloses System – Verbindung von Kabelrinnen durch Aufsetzen und Ineinanderschieben sowie

verschrauben mit SGKM6x12 oder SGM6x12 Schrauben

– tiefe Prägungen der Löcher im Kabelrinnenboden ab der Breite von 100 mm verbessern dessen Festigkeit

– Die Ø8,5-Bohrungen bis zur 50 mm Kabelrinnenbreite und Ø11 ermöglichen ab 100 mm Kabelrinnenbreite

die Aufhängung an einem Gewindestab (max. Breite aufgehängten Kabelrinne 200 mm).

– Eine dichte Lochung mit Prägungen sorgt für einen perfekten Wärmeaustausch und ist so konzipiert, dass

die Kabelrinne am BAKS-Ausleger an einer beliebigen Stelle montiert werden kann

– Bei Verwendung eines Ersatzproduktes mit einer anderen Höhe müssen alle Systemkomponente diesem

Parameter entsprechen

– Option F für Kabelrinnen mit einer Breite von 35–200 mm

– Bestellungen von weniger als 504 m werden – nach Absprache mit der Verkaufsabteilung – in einem

längeren Zeitraum realisiert

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

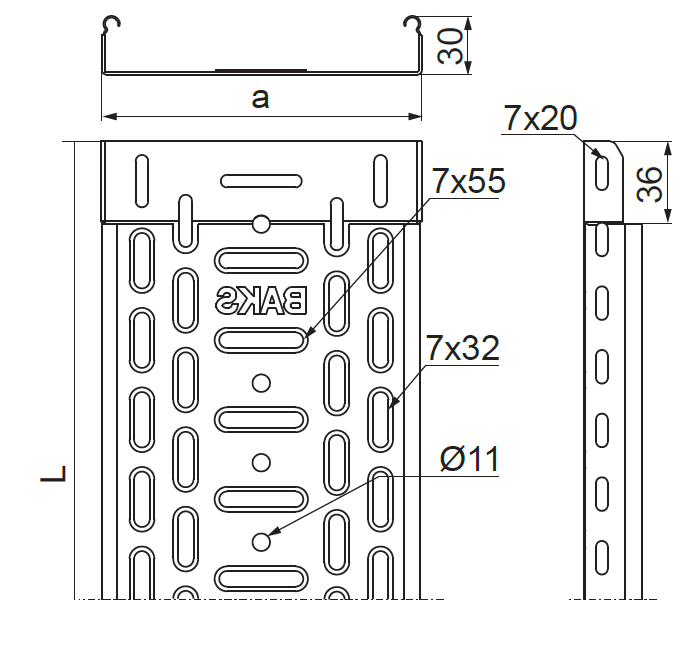

Symbol Katalog-Nr. Breite a mm Länge L mm 1 lfdm (kg) (kg) Menge in Packung (Stück / m.) NUTZQUER-SCHNITT (mm²) 3D Datei
BAKS – Kabeltragsysteme
35 mm
BAKS – Kabeltragsysteme
850 mm
KGR35H30/2
BAKS – Kabeltragsysteme
130103
BAKS – Kabeltragsysteme
35
BAKS – Kabeltragsysteme
2 000 mm
BAKS – Kabeltragsysteme
0,39 kg
BAKS – Kabeltragsysteme
4 / 8 Stück/m
BAKS – Kabeltragsysteme
850
Plik *.std Dazugeben
KGR35H30/3
BAKS – Kabeltragsysteme
130203
BAKS – Kabeltragsysteme
35
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
0,39 kg
BAKS – Kabeltragsysteme
4 / 12 Stück/m
BAKS – Kabeltragsysteme
850
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
50 mm
BAKS – Kabeltragsysteme
1300 mm
KGR50H30/3
BAKS – Kabeltragsysteme
130205
BAKS – Kabeltragsysteme
50
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
0,43 kg
BAKS – Kabeltragsysteme
4 / 12 Stück/m
BAKS – Kabeltragsysteme
1.300
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
100 mm
BAKS – Kabeltragsysteme
2800 mm
KGR100H30/3
BAKS – Kabeltragsysteme
130916
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
0,62 kg
BAKS – Kabeltragsysteme
4 / 12 Stück/m
BAKS – Kabeltragsysteme
2.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
150 mm
BAKS – Kabeltragsysteme
4300 mm
KGR150H30/3
BAKS – Kabeltragsysteme
131016
BAKS – Kabeltragsysteme
150
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
0,86 kg
BAKS – Kabeltragsysteme
4 / 12 Stück/m
BAKS – Kabeltragsysteme
4.300
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
5800 mm
KGR200H30/3
BAKS – Kabeltragsysteme
131116
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
0,99 kg
BAKS – Kabeltragsysteme
4 / 12 Stück/m
BAKS – Kabeltragsysteme
5.800
Plik *.std Dazugeben
