KFL...H60 Korytko...H60 Klik

0,7 Trasy kablowe - BAKS Trasy kablowe - BAKS Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

Prowadzenie trasy kablowej

Materiał

S - stal cynkowana met. Sendzimira PN-EN 10346:2015-09
Na zamówienie:
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

- opcja E90 dla szerokości 50 - 300 mm
- system bezłącznikowy
- szybki i łatwy montaż
- stabilne połączenie zatrzaskowe
- głębokie przetłoczenia otworów w dnie podwyższają wytrzymałość korytka
- gęsta perforacja z przetłoczeniami zapewnia znakomitą wymianę ciepła i jest tak zaprojektowana, by umożliwić montaż korytka na wsporniku firmy BAKS w dowolnym miejscu

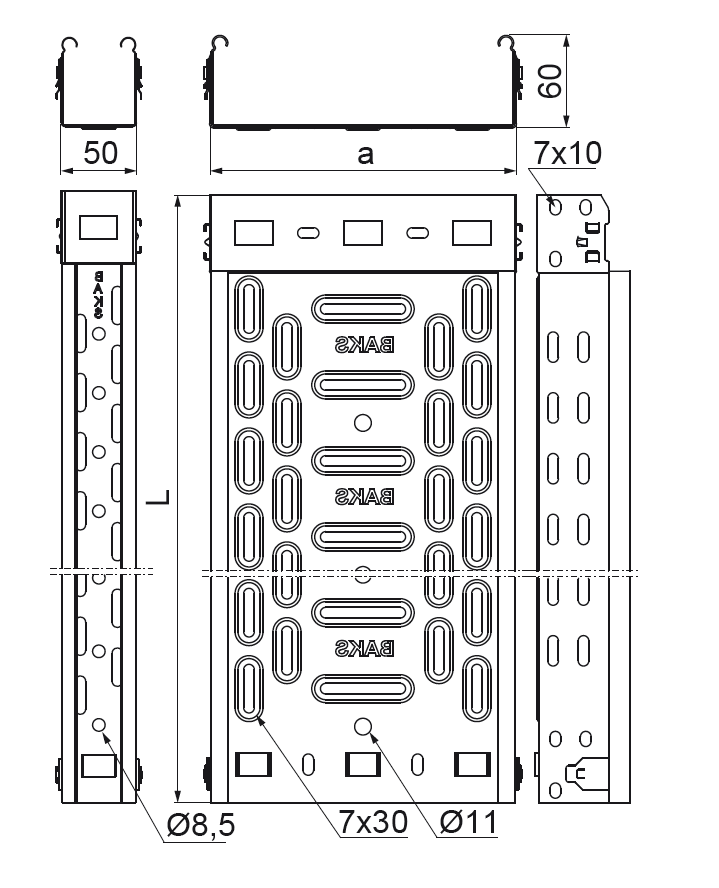

- otwory Ø8.5 do szerokośći 50 mm i Ø11 do szerokośći 100 mm w dnie koryta umożliwiają podwieszanie na pręcie gwintowanym.
- proponowane zamienniki posiadają zbliżone parametry wytrzymałościowe

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Wymiar a (mm) Wymiar L (mm) Ciężar 1mb (kg) Ilość w opakowaniu (szt. / m. b.) Przekrój użyteczny (mm2) Plik 3D
Trasy kablowe - BAKS
50 mm
Trasy kablowe - BAKS
2900 mm
KFL50H60/2
Trasy kablowe - BAKS
160923
Trasy kablowe - BAKS
50
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
0,98 kg
Trasy kablowe - BAKS
4 / 8 szt. / m. b.
Trasy kablowe - BAKS
2 900
Plik *.std Dodaj
KFL50H60/3
Trasy kablowe - BAKS
161023
Trasy kablowe - BAKS
50
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
0,98 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
2 900
Plik *.std Dodaj
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
5800 mm
KFL100H60/2
Trasy kablowe - BAKS
161123
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
1,17 kg
Trasy kablowe - BAKS
4 / 8 szt. / m. b.
Trasy kablowe - BAKS
5 800
Plik *.std Dodaj
KFL100H60/3
Trasy kablowe - BAKS
161223
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,17 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
5 800
Plik *.std Dodaj
Trasy kablowe - BAKS
150 mm
Trasy kablowe - BAKS
8800 mm
KFL150H60/2
Trasy kablowe - BAKS
161323
Trasy kablowe - BAKS
150
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
1,43 kg
Trasy kablowe - BAKS
4 / 8 szt. / m. b.
Trasy kablowe - BAKS
8 800
Plik *.std Dodaj
KFL150H60/3
Trasy kablowe - BAKS
161423
Trasy kablowe - BAKS
150
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,43 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
8 800
Plik *.std Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
11800 mm
KFL200H60/2
Trasy kablowe - BAKS
161523
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
1,63 kg
Trasy kablowe - BAKS
4 / 8 szt. / m. b.
Trasy kablowe - BAKS
11 800
Plik *.std Dodaj
KFL200H60/3
Trasy kablowe - BAKS
161623
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,63 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
11 800
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
17800 mm
KFL300H60/2
Trasy kablowe - BAKS
161723
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
2,11 kg
Trasy kablowe - BAKS
4 / 8 szt. / m. b.
Trasy kablowe - BAKS
17 800
Plik *.std Dodaj
KFL300H60/3
Trasy kablowe - BAKS
161823
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2,11 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
17 800
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
23800 mm
KFL400H60/2
Trasy kablowe - BAKS
161923
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
2,60 kg
Trasy kablowe - BAKS
4 / 8 szt. / m. b.
Trasy kablowe - BAKS
23 800
Plik *.std Dodaj
KFL400H60/3
Trasy kablowe - BAKS
162023
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2,60 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
23 800
Plik *.std Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Wypełnienie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 1
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 2
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 3
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 4
Trasy kablowe - BAKS
Trasy kablowe - BAKS


Rezerwa wypełnienia (%)
Trasy kablowe - BAKS
Poprawka wypełnienia (%)
Trasy kablowe - BAKS
