Informationen

Verlegung einer Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– verbinderloses System – Verbindung von Kabelrinnen durch Aufsetzen und Ineinanderschieben sowie

verschrauben mit SGKM6x12 oder SGM6x12 Schrauben

– Bei Verwendung eines Ersatzproduktes mit einer anderen Höhe müssen alle Systemkomponente diesem

Parameter entsprechen

– E90 für KBJ – gilt für Breite von 100–400 mm

Anwendung von Verbindern wird nur bei hohen Belastunegn empfohlen.

Version

Dazugeben

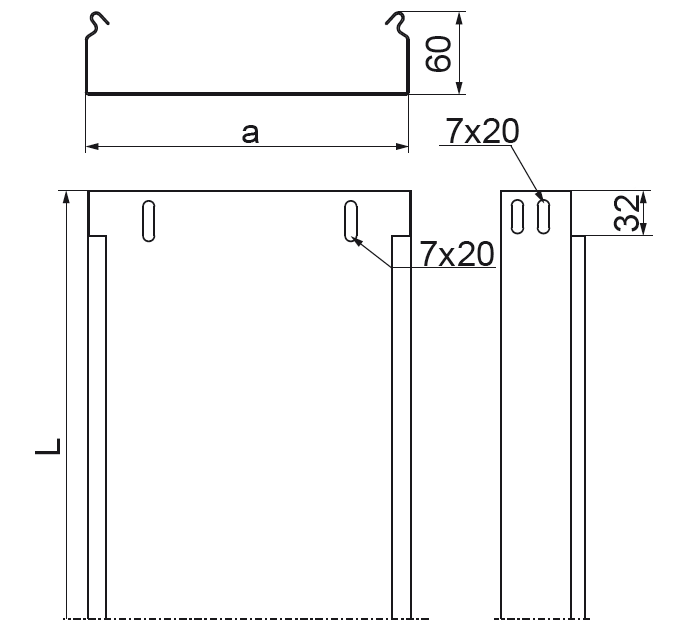

	Symbol	Katalog-Nr.	Breite a mm	Länge L mm	1 lfdm (kg) (kg)	Menge in Packung (Stück / m.)	NUTZQUER-SCHNITT (mm²)
50 mm 2900 mm
	KBJ50H60/3	162024	50	3 000 mm	1,42 kg	4 / 12 Stück/m	2.900	Dazugeben
100 mm 5800 mm
	KBJ100H60/3	162210	100	3 000 mm	1,87 kg	4 / 12 Stück/m	5.800	Dazugeben
150 mm 8800 mm
	KBJ150H60/3	162215	150	3 000 mm	2,24 kg	4 / 12 Stück/m	8.800	Dazugeben
200 mm 11800 mm
	KBJ200H60/3	162220	200	3 000 mm	2,62 kg	4 / 12 Stück/m	11.800	Dazugeben
300 mm 17800 mm
	KBJ300H60/3	162230	300	3 000 mm	3,37 kg	2 / 6 Stück/m	17.800	Dazugeben
400 mm 23800 mm
	KBJ400H60/3	161640	400	3 000 mm	4,12 kg	2 / 6 Stück/m	23.800	Dazugeben
500 mm 29800 mm
	KBJ500H60/3	161650	500	3 000 mm	4,87 kg	2 / 6 Stück/m	29.800	Dazugeben
600 mm 35800 mm
	KBJ600H60/3	161660	600	3 000 mm	5,63 kg	2 / 6 Stück/m	35.800	Dazugeben
