1,5

Informationen

Verlegung einer Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Verbindung von Kabelrinnen nur mittels Verbinder (keine Aussparung an der Kabelrinnenseite) und

Verbindungsbleche

– Befestigung mittels SGKM6x12 oder SGM6x12 Schrauben

– Bei Verwendung eines Ersatzproduktes mit einer anderen Höhe müssen alle Systemkomponente diesem

Parameter entsprechen

– Option E für Dicke ≥ 1,2 mm - keine obere Prägung zum Einrasten des Deckels

Achtung!
Verbindung von Kabelrinnen nur unter Einsatz von Verbindern.

Version

Dazugeben

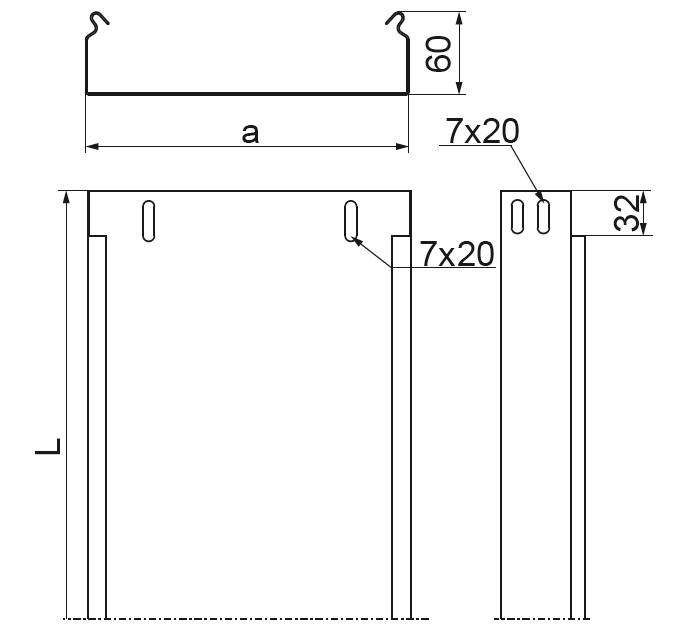

	Symbol	Katalog-Nr.	Länge L mm	Breite a mm	1 lfdm (kg) (kg)	Menge in Packung (Stück / m.)	NUTZQUER-SCHNITT (mm²)
100 mm 5800 mm
	KBP100H60/3	162610	3 000 mm	100	2,81 kg	4 / 12 Stück/m	5.800	Dazugeben
200 mm 11800 mm
	KBP200H60/3	162620	3 000 mm	200	3,37 kg	4 / 12 Stück/m	11.800	Dazugeben
300 mm 17800 mm
	KBP300H60/3	162630	3 000 mm	300	3,93 kg	2 / 6 Stück/m	17.800	Dazugeben
400 mm 23800 mm
	KBP400H60/3	162040	3 000 mm	400	5,06 kg	2 / 6 Stück/m	23.800	Dazugeben
500 mm 29800 mm
	KBP500H60/3	162050	3 000 mm	500	6,19 kg	2 / 6 Stück/m	29.800	Dazugeben
600 mm 35800 mm
	KBP600H60/3	162060	3 000 mm	600	7,32 kg	2 / 6 Stück/m	35.800	Dazugeben
