Informationen

Verlegung einer Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– verbinderloses System – Verbindung von Kabelrinnen durch Aufsetzen und Ineinanderschieben sowie

verschrauben mit SGKM6x12 oder SGM6x12 Schrauben

– Bei Verwendung eines Ersatzproduktes mit einer anderen Höhe müssen alle Systemkomponente diesem

Parameter entsprechen

– E90 für KBJ – gilt für Breite von 100–400 mm

Anwendung von Verbindern wird nur bei hohen Belastunegn empfohlen.

Version

Dazugeben

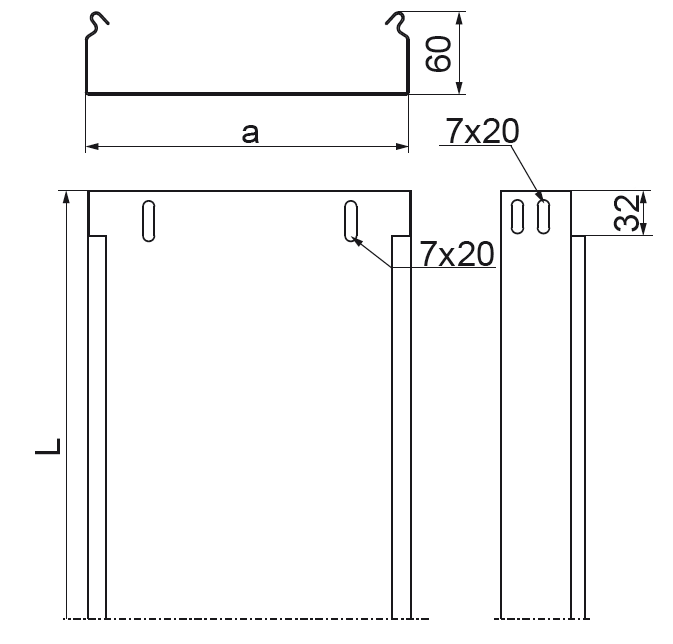

	Symbol	Katalog-Nr.	Breite a mm	Länge L mm	1 lfdm (kg) (kg)	Menge in Packung (Stück / m.)	NUTZQUER-SCHNITT (mm²)
50 mm 2900 mm
	KBL50H60/3	161824	50	3 000 mm	1,10 kg	4 / 12 Stück/m	2.900	Dazugeben
100 mm 5800 mm
	KBL100H60/3	162010	100	3 000 mm	1,34 kg	4 / 12 Stück/m	5.800	Dazugeben
150 mm 8800 mm
	KBL150H60/3	162015	150	3 000 mm	1,62 kg	4 / 12 Stück/m	8.800	Dazugeben
200 mm 11800 mm
	KBL200H60/3	162020	200	3 000 mm	1,90 kg	4 / 12 Stück/m	11.800	Dazugeben
300 mm 17800 mm
	KBL300H60/3	162030	300	3 000 mm	2,47 kg	2 / 6 Stück/m	17.800	Dazugeben
