KCL...H60MC Korytko w powłoce Magnelis

0,7 Trasy kablowe - BAKS
Informacje

Prowadzenie trasy kablowej

Materiał

MC - stal w powłoce Magnelis®

Dodatkowe informacje

– system bezłącznikowy – łączenie koryt poprzez nakładanie lub wsuwanie jednego w drugie i skręcanie śrubami SGKFM6x12

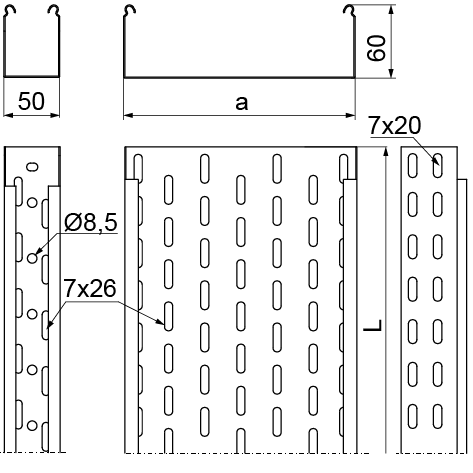

– otwory Ø8,5 w dnie korytek o szerokości 50 mm umożliwiają podwieszanie ich na pręcie M8

– system w powłoce Magnelis można uzupełniać wyrobami z powłoką cynku ogniowego zanurzeniowego lub stali nierdzewnej

– szczegółowe informacje dotyczące powłoki Magnelis są dostępne na stronie baks.com.pl

– opcja E90 dla szerokości 50 - 300 mm

Uwaga
System bezłącznikowy. Opcja łączenia koryt poprzez wsunięcie jedno w drugie i skręcenie. Stosowanie łączników zaleca się tylko przy dużych obciążeniach.
Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Nie wybrano żadnej wersji produktu
Symbol Numer katalogowy Wymiar a (mm) Wymiar L (mm) Ciężar 1mb (kg) Ilość w opakowaniu (szt. / m. b.)
Trasy kablowe - BAKS
50 mm
Trasy kablowe - BAKS
mm
KCL50H60/3MC
Trasy kablowe - BAKS
1604245
Trasy kablowe - BAKS
50
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
0,98 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Dodaj
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
KCL100H60/3MC
Trasy kablowe - BAKS
1608105
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,17 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
KCL200H60/3MC
Trasy kablowe - BAKS
1608205
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,63 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
KCL300H60/3MC
Trasy kablowe - BAKS
1608305
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2,13 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
KCL400H60/3MC
Trasy kablowe - BAKS
1602405
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2,60 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS

Qdop. (kN/m)
L (m)
Brak produktów w zestawieniu
KCL...H60MC - Grubość blachy: 0,7 mm
KCL/KCOL...H60 - Grubość blachy: 0,7 mm
KCL/KCOL...H60 - Grubość blachy: 0,7 mm
KCJ...H60MC - Grubość blachy: 1,0 mm
KCJ/KCOJ...H60 - Grubość blachy: 1,0 mm
KCD/KCOD...H60 - Grubość blachy: 1,2 mm
KCP/KCOP...H60 - Grubość blachy: 1,5 mm
Wydrukuj PDF
Zapisz jako XLS
Grubość blachy: 0,7 mm
Produkt spełnia funkcję E-90
Szerokość a
Przekrój użyteczny
Wersja produktu nie spełnia zdefiniowanych poniżej kryteriów
Numer katalogowy
Wymiar a [mm]
Wymiar L [mm]
Ciężar 1mb
Ilość w opakowaniu [m. b.]
Szerokość a
Przekrój użyteczny
Wersja produktu nie spełnia zdefiniowanych poniżej kryteriów
Numer katalogowy
Wymiar a [mm]
Wymiar L [mm]
Ciężar 1mb
Ilość w opakowaniu [m. b.]
Szerokość a
Przekrój użyteczny
Wersja produktu nie spełnia zdefiniowanych poniżej kryteriów
Numer katalogowy
Wymiar a [mm]
Wymiar L [mm]
Ciężar 1mb
Ilość w opakowaniu [m. b.]
Szerokość a
Przekrój użyteczny
Wersja produktu nie spełnia zdefiniowanych poniżej kryteriów
Numer katalogowy
Wymiar a [mm]
Wymiar L [mm]
Ciężar 1mb
Ilość w opakowaniu [m. b.]
Szerokość a
Przekrój użyteczny
Wersja produktu nie spełnia zdefiniowanych poniżej kryteriów
Numer katalogowy
Wymiar a [mm]
Wymiar L [mm]
Ciężar 1mb
Ilość w opakowaniu [m. b.]
Pokaż inne grubości
Pokaż wykres ugięcia
Jednostki wykresu
